Konstrukční detaily

Uchycení hadic

Komora čistého plynu a pracovní strana látkového filtru jsou vzájemně odděleny trubkovnicí, ve které jsou vzduchotěsně upevněny filtrační hadice s podpěrnými koši. Firma ZVVZ-Enven Engineering dodává dva originální způsoby uchycení hadic.

  • A) způsob uchycení hadic pro montáž z čisté strany látkového filtru (filtry typu EFP)

Hadice jsou vzduchotěsně upevněny v trubkovnici pomocí pružného antikorového pásku (snap ring). Do hadice je vložený podpěrný koš, který společně s venturiho trubicí a horním lemem hadice, zajišťuje dokonalou fixaci hadice v otvoru trubkovnice. Systém uchycení hadic je velmi jednoduchý a spolehlivý, bez nároků na další spojovací časti a bez použití jakýchkoliv nástrojů při výměně hadic.

  • B) způsob uchycení hadic pro montáž z pracovní části látkového filtru (filtry typu EFV)

Venturiho trubice je pevně, vzduchotěsně přichycena na spodní část trubkovnice a je na ni nasazen podpěrný koš a hadice. Horní okraj hadice je s ohledem na těsnost spoje přehnut dovnitř koše a fixován pozinkovanou sponou.

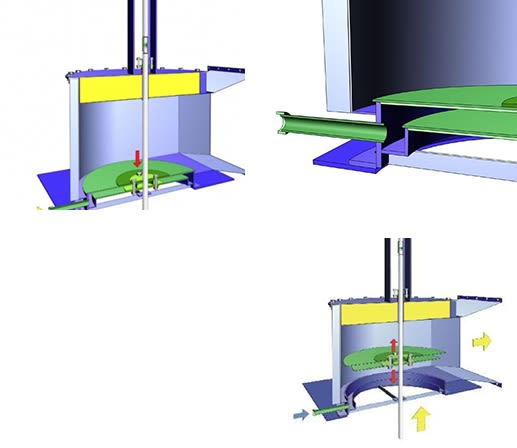

Obtokový talířový ventil

Obtokový talířový ventil zajišťuje ochranu hadic při nenadálém zvýšení teploty plynu. Za provozu vzduchotěsně odděluje pracovní a čistou stranu filtru. Při překročení povolené teploty se otevírá a zajišťuje proudění plynu mimo prostor hadic.

Je konstruován pro rychlou reakci a spolehlivou funkci. Spolehlivě pracuje i v korosivním prostředí. Ovládán je pneumatickým válcem s koncovými spínači, které registrují polohu v řídícím systému filtru.
